连接器的设计应从功能和加工两方面出发进行考虑。如果最好的材料,不能成功加工成一个零件的话,那么从性能角度来看,这个材料就没有用。反之,有许多材料虽然很容易加工,但却没有制造好的连接器所需要的性能。从功能角度出发选择连接器材料时,设计师应仔细评价诸如强度,电阻、应力松弛、应力腐蚀开裂和可镀性等因素

        对于一个要进行重复或周期工作的另件来说,必须评价材料的静力强度,还必须评价材料的疲劳强度。对材料的电阻和接触电阻都必须进行检查。其耐应力腐蚀,可能还是一个关键因素,但要取决于使用连接器时的环境。设计工程师必须在上述的多种性能中进行选择,也必须意识到,其所选择的材料的每一性能并不等于得到了理想的最佳性能。另件加工常常使设计师为了要得到成形性而放弃强度,或者为了要得到导电性而放弃强度。一般来说,当材料的强度增加时,材料的成形性和导电性就要下降。在考虑所有_L述因素时,会发现,磷青铜是一种可把多种性能集中于一体的材料。此外,磷青铜又是容易获得的材料,它可满足连接器的大量需要。所以,它是最常用的基本金属材料。

连接器用的主要磷青铜合金

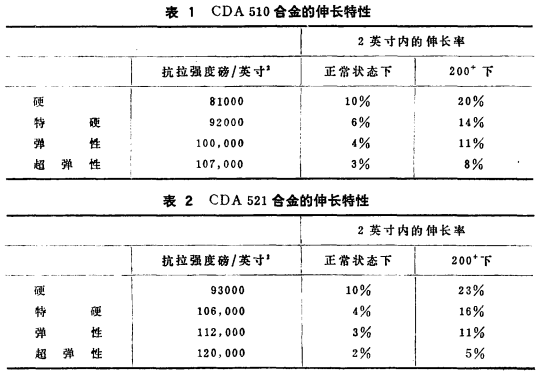

        现有几种连接器所用的磷青铜C5191/C5210合金大概是最常用的材料,它通常是以成卷带料形式提供的。如果材料强度要求比较高的话,也可用C5191/C5210，具体性能见表1

磷青铜的导电性

        在大多数场合中，对导线的短距传输来说，磷青铜的导电性能是绰绰有余的导电率的范围约为IACS(相对标准退火铜线电导率的百分比)的13%到20%而C5191/C5210这两种合金的电阻分别为15%和13%

磷青铜接触体结论

        1、应力松弛会导致接触压力衰减。多数材料不到1000小时就会出现应力松弛。至少到1。,00小时可能出现迅速地减少。

        2、当初应力水平在材料0.2%残余变形时的屈服强度的30%一90%范围内,松弛率几乎不变。如按本文数据去预测长期性能,初应力必须在上述范围之内。

        3、不同的合金材料都依从于纹向(纵向与横向的关系);纹向对所有合金材料的影响都不一样。不过,这种纹向的影响属于第二位变量。

        4、温度对应力松弛有着强烈地影响。在室温下材料有足够的工作性能,也许在70℃下工作不良。但是,有的材料达105℃时性能仍然良好。
