铍铜又称铍青铜，是铜合金中的“弹性之王”，经固溶时效热处理后，可获得高强度、高导电性能的产品。高铍铜具有高强度、高硬度、高导电性、高弹性、耐磨、耐疲劳、抗腐蚀性及弹性滞后小等特点，主要用于温度控制器、手机电池、电脑、汽车零配件、微电机、电刷针、高级轴承、接触件、齿轮、冲头、各类无火花开关。传统的熔化焊在焊接铜及铜合金时通常较为困难．主要是因为铜具有优良的导热性能，约为普通钢和镍基合金的10～100倍。因此相比其他合金．

      焊接铜及铜合金时需要更大的热输入和更慢的焊接速度．以避免熔化焊时容易出现母材难于熔合、焊不透和表面成形差等外观缺陷。故焊接速度过快时，由于铜及铜合金导热速度快，容易形成气孔、热裂纹等缺陷。另外，填充材料中杂质元素的掺人也会使接头的导电性及耐蚀性下降：铜及铜合金的线性膨胀系数和收缩率比较大．焊后残余应力会导致工件的严重变形，焊接后的板带材接口强度、韧性无法满足后续带箔材加工需求。

       搅拌摩擦焊是一种新型固态连接方法，它能对多种熔化焊接性能差的金属进行可靠的连接由于焊接过程在低于材料熔点温度下进行，因此可以有效避免熔化焊的一些缺陷。

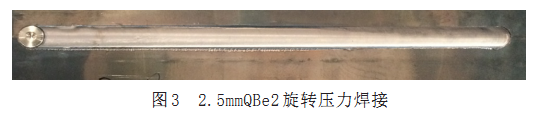

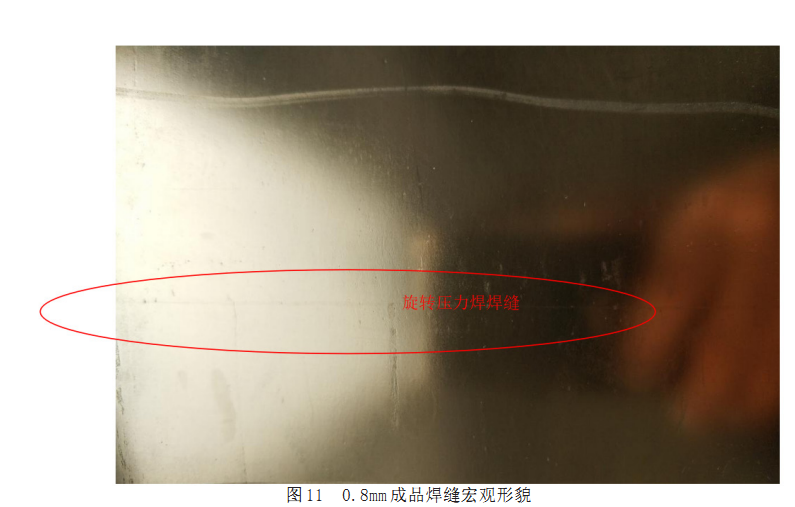

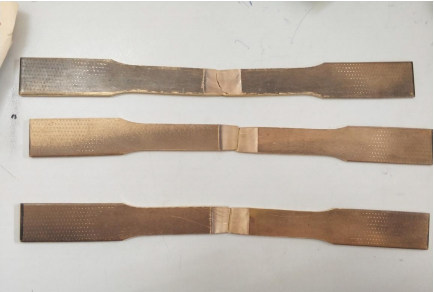

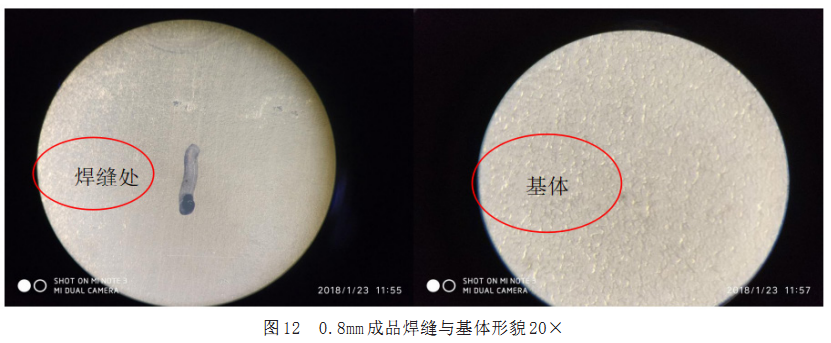

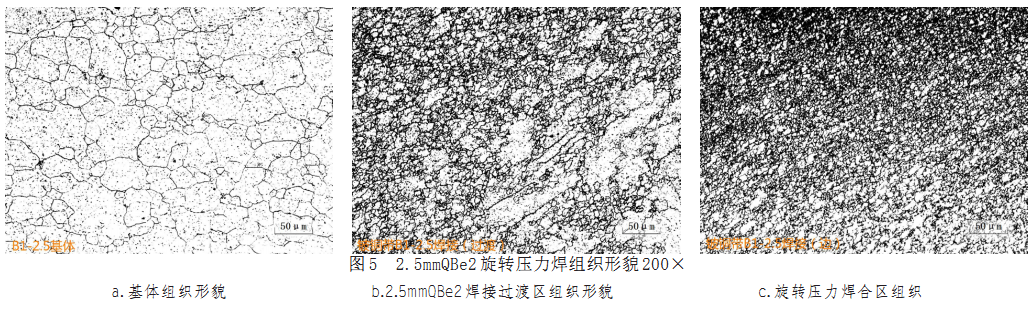

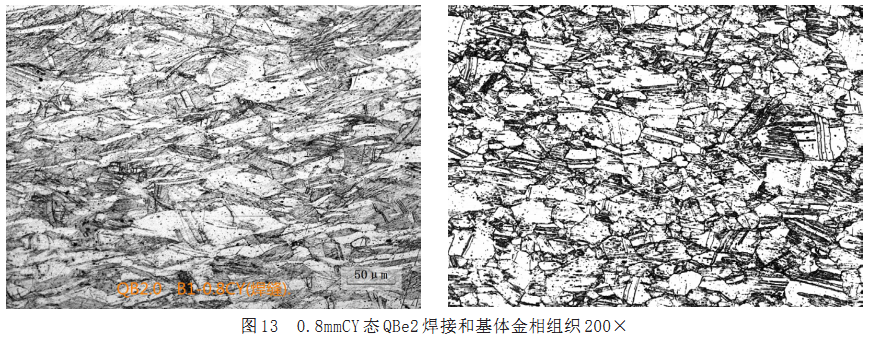

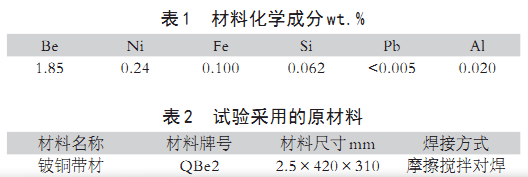

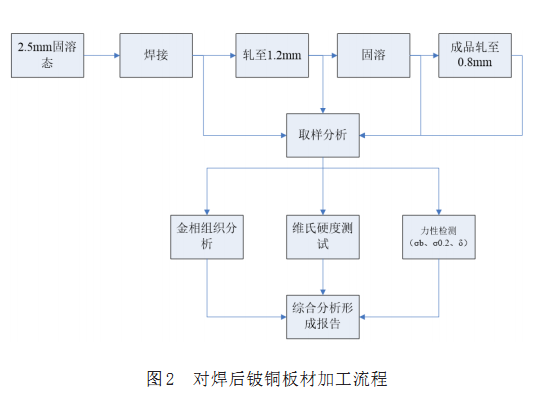

       本文中研究了国产QBe2铍铜板材摩擦搅拌焊接接头在铍铜带材加工过程中组织力性变化，使铍铜带材生产节省能源浪费、提升成品率。
